Анализ изотермы адсорбции по БЭТ: определение удельной поверхности твёрдого тела.

1. Введение

Удельная поверхность (S_уд) — это площадь поверхности твёрдого тела, отнесённая к его единице массы (м²/г). Чем мельче частицы и чем больше в материале пор, тем выше этот параметр. Его знание критически важно для создания эффективных катализаторов, сорбентов, фильтров и аккумуляторов.

2. Адсорбция: основные понятия

Адсорбция — это увеличение концентрации вещества на границе раздела фаз (например, газа на поверхности твёрдого тела). Поглощение веществом по всему объёму — это абсорбция.

Адсорбент — твёрдое тело, на поверхности которого идёт адсорбция (например, активированный уголь).

Адсорбтив — вещество, которое адсорбируется (например, газообразный азот).

3. Изотерма адсорбции

Изотерма адсорбции — это график зависимости количества адсорбированного газа от его давления (или относительного давления P/P₀) при постоянной температуре. Для пористых материалов чаще всего получают изотермы II и IV типов по IUPAC.

4. Теория БЭТ

Визуальная схема модели БЭТ (Брунауэра-Эммета-Теллера) иллюстрирует многослойную физическую адсорбцию на поверхности твердого тела. Графическое пояснение включает в себя изображение адсорбента с пористой поверхностью и молекул адсорбата (например, газа), которые образуют один слой на поверхности, а затем последующие слои над первым, при конденсации газа на уже адсорбированных молекулах.

Основные положения модели БЭТ

Многослойная адсорбция: В отличие от модели Ленгмюра, которая описывает монослойную адсорбцию, модель БЭТ учитывает образование нескольких слоев адсорбированных молекул.
Предположения:
- Поверхность адсорбента считается однородной.
- Взаимодействие между адсорбентом и адсорбатом является более сильным, чем взаимодействие между молекулами адсорбата.
- Взаимодействие между молекулами адсорбата учитывается только в направлении, перпендикулярном поверхности, и рассматривается как процесс конденсации.

Графическое пояснение

На схеме модель БЭТ изображается как пористая структура адсорбента.

Первый слой: Молекулы газа адсорбируются на поверхности адсорбента. Это соответствует монослою адсорбата, который показан непосредственно на поверхности пор.
Последующие слои: Когда адсорбированный слой полностью сформирован, дальнейшие молекулы газа продолжают адсорбироваться на поверхности первого слоя, образуя второй слой. Этот процесс продолжается, пока не будет адсорбировано несколько слоев.
Учет взаимодействия: Схема показывает, что адсорбированные молекулы в последующих слоях взаимодействуют как молекулы в конденсированном газе. Такое взаимодействие происходит в направлении, перпендикулярном поверхности.
Модель в целом: Визуализация модели БЭТ помогает понять, как адсорбция происходит в многослойном режиме и как можно рассчитать площадь поверхности материала, исходя из объема адсорбированного газа.

Примечание: Модель БЭТ широко используется для оценки удельной площади поверхности пористых материалов, например, при анализе адсорбции азота.

Метод БЭТ обобщает модель Ленгмюра (см. Симовин) на случай нескольких слоёв. При P/P₀ → 0 изотерма БЭТ переходит в изотерму Ленгмюра

5. Практическое применение метода БЭТ

Уравнение БЭТ в линеаризованной форме — главный инструмент расчёта:

P/P₀ — относительное давление газа

a — количество адсорбированного вещества при данном относительном давлении газа

a_m— искомая мономолекулярная ёмкость

C — константа, связанная с энергией адсорбции.

Как работать с уравнением:

Проводят эксперимент по адсорбции азота при температуре кипения 77К
Строят график в координатах P/P₀ по оси X, а [P/P₀]/[a(1-P/P₀)] по оси Y
Находят линейный участок в диапазоне P/P₀0.05-0.35
По углу наклона (k) и отрезку, отсекамому на оси Y(b), рассчитывают:

a_m= 1/(k+b)

С=k/b + 1

На практике построение графиков БЭТ сегодня почти всегда делается в автоматизированных системах (например, NovaWin, Micromeritics, BET Surface Area Calculator и др.).

6. Расчет удельной поверхности.

Зная a_m(объём газа, необходимый для покрытия одного монослоя), переходят к удельной поверхности

¹N_A — число Авогадро
σ — площадь поперечного сечения одной молекулы адсорбата (для N₂ 0,162 нм²)
m — масса образца адсорбента
V_m — молярный объём газа

Примечание:

Значение σ = 0.162 нм² для N₂ при 77 К принято в большинстве стандартов (ISO, IUPAC), но в научной литературе могут встречаться значения от 0.14 до 0.18 нм². Это — основной источник систематической погрешности в методе БЭТ

Дано:

При P/P₀ = 0.10, 0.15, 0.20, 0.25

a = 12, 18, 25, 35 см³/г

Построить график БЭТ → найти k и b → вычислить aₘ → рассчитать Sуд.

По формуле БЭТ рассчитываем для каждого значения

y=P/P₀/(a(1-P/P₀))

Строим график зависимости y от x=P/P₀. Линейная аппроксимация даёт уравнение прямой: y=kx+b

Коэффциенты:

k = 0.00198

b = 0.00930

Дальше по формуле рассчитываем объём монословая a_m:

a_m=1/(k+b)=88,65 см³/г

Удельную поверхность рассчитываем по формуле:

S_уд=a_mN_As/V_m

Где число Авогадро N_A=6.022*10²³, площадь одной молекулы азота s=0,162*10^-18 м². Молярный объём V_m=22400 см³/моль, что даёт:

S_уд=386.1 м²/г.

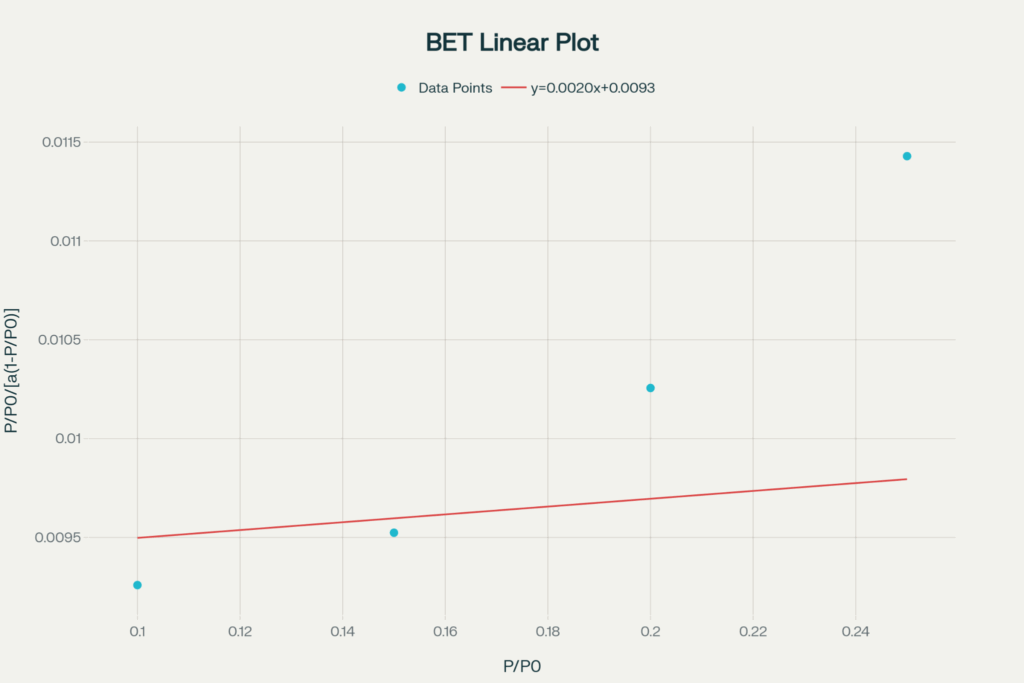

Ниже приведён график БЭТ с экспериментальными точками и аппроксимирующей прямой линии.

7. Ограничения метода БЭТ

Метод БЭТ даёт хорошие результаты для материалов с развитой поверхностью (S_уд > 1–5 м²/г). Он менее точен для непористых или микропористых материалов, где преобладает мономолекулярная адсорбция и модель полимолекулярного покрытия не работает.
